空心桨叶干燥机 桨叶干燥机

  产品概述



       沈阳一通创业干燥设备公司生产的空心桨叶干燥机是一种间接加热、低速搅拌型干燥设备,采用蒸汽、导热油、热水作加热介质,既可连续操作,也可间歇操作。设备中特殊的楔型搅拌传热桨叶,具有较高的传热效率和自清洁功能,对粘性物料非常有效。

      公司生产换热面积5-200平方米等多种型号的空心桨叶干燥机,可根据用户要求,制作碳钢、不锈钢等多种材质。

      还可用导热油做热介质完成低温煅烧,如:石膏燃烧,纯碱煅烧等;通入水、冷却盐水等冷却介质,可用做冷却机,如:浆叶式凉碱机。


  工作原理


       空心桨叶干燥机的壳体为椭圆型,壳体内一般排布二到四根空心搅拌轴。轴与壳体间有密封端盖,干燥机上部有上盖体,可防止物料粉尘外泄,同时可收集湿分蒸汽。出料口处设置一挡扳,保证料位高度,使传热面被物料覆盖而充分发挥作用。

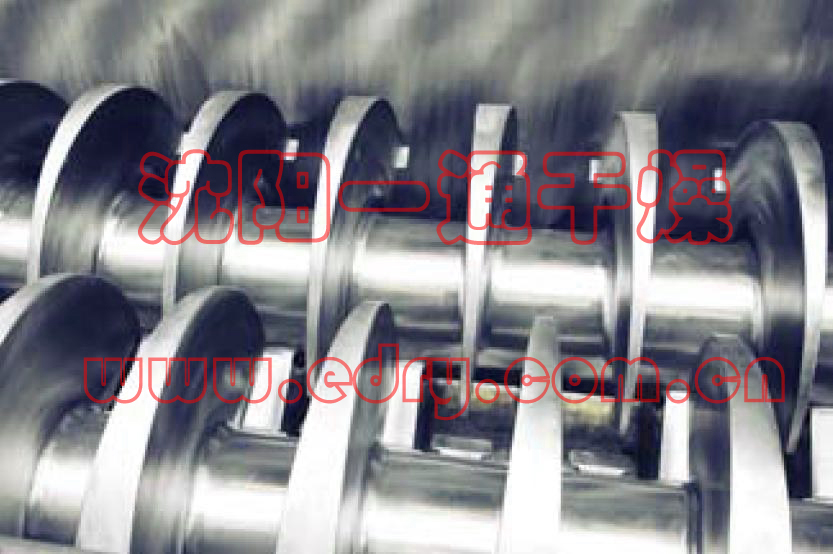

       空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经桨叶。单位有效容积内传热面积较大,热介质可以是水蒸汽,也可以用热水、导热油等,使用温度从-40℃到320℃均可。

       传热介质通过轴端旋转接头进入轴上分布的空心桨叶;壳体夹套与空心桨叶及空心轴同时加热物料。热量几乎均用来加热物料和湿分蒸发,避免了热风干燥必须排出尾气、携带走热量的环节。热量损失仅为通过机体保温层向环境的散热,属于热效率较高的干燥设备。

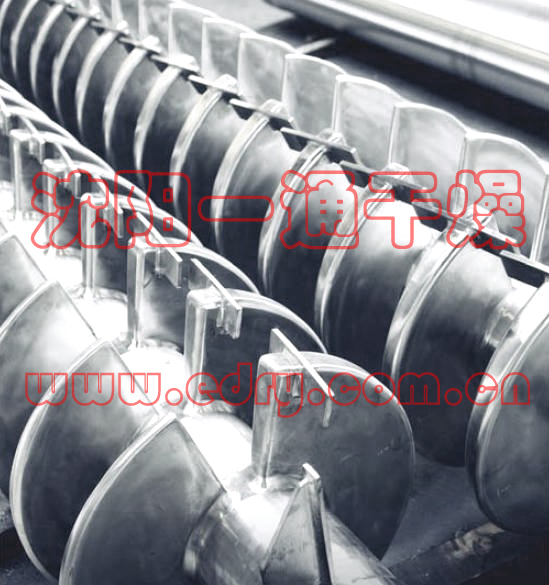

       楔型桨叶传热面具有自清洁功能。物料颗粒与楔型桨叶表面的相对运动产生冲刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。

  产品特点


       热能利用率高、能耗低
由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,对泥状、膏状、浆状物料,蒸发1kg水仅需1.2-1.3kg蒸汽。
传热面积大、占地面积小
单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小。就极大地减少了建筑面积及建筑空间。
楔形桨叶具有自净能力,可提高桨叶传热作用。
物料适用范围广
既可处理热敏性物料,又可处理需高温处理的物料。常用介质:水蒸汽、导热油、热水、冷却水等。可连续操作或间歇操作,可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温煅烧等操作。
环境污染小
不使用携带空气,粉尘夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况,可采用闭路循环。
操作费用低
该设备正常操作,仅1小时/天/人。低速搅拌及合理的结构。磨损量小,维修费用很低。
操作稳定、产品干燥均匀
由于楔型桨叶特殊的压缩--膨胀搅拌作用,使物料颗粒充分与传热面接触,在轴向区间内,物料的温度、湿度、混合度梯度很小,从而保证了工艺的稳定性。

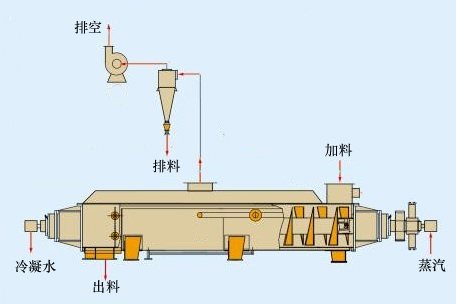

  工艺流程

       湿物料从供料口连续供给,通过桨片在桨片附近进行局部搅拌、混合,同时桨片与夹套的热传导逐渐使物料干燥,物料边加热边缓慢向出料可口方向移动,由出料可口卸出干品物料。可通过改变溢流堰口高度调节滞留时间。

蒸汽等热介质通过安装在回转轴端部的旋转接头进入中空回转轴和夹套,并通过空心轴进出桨片,蒸汽对流经壳体夹套及空心搅拌轴,物料进行传导传热干燥后,再通过旋转接头,将冷凝水排出机外,以保证最佳的传热效果。

物料在输送过程中受空心桨叶搅拌,同时受空心桨叶和夹套同时加热进行水分蒸发干燥,热效率高。该机采用无级变速器连接变速箱,可根据所进物料的性质调节转速。蒸发出来的水汽经除尘器或洗涤塔除尘后,由引风机排空。
