三通道干燥机  Triple Pass Dryer

工作原理

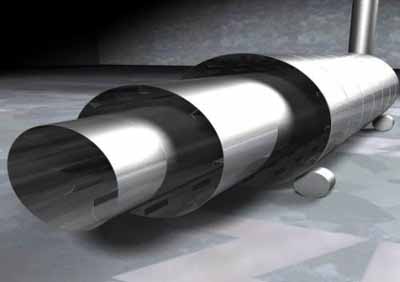

沈阳一通创业干燥设备公司消化吸收国外先进技术，研制了国内领先的三通道旋转式干燥机（Triple Pass Dryer），广泛应用于生物质、人造板、非金属矿、化工、环保、饲料、农业、林业等行业。 适用木屑、锯末、秸秆、刨花、树皮、木粉、稻壳、牧草、油棕丝、植物纤维、啤酒糟、酒精糟、木薯渣、银杏叶、万寿菊、中草药、苜蓿粉、玉米芯、蔬菜粉、各种结晶体、非金属矿粉、无机肥料等糟渣类物料的干燥。可根据用户条件采用热风回用,热效率高达80%，明显高于同类干燥设备。

工作原理

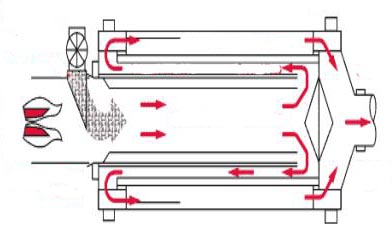

高温热空气与湿物料一起进入中心筒，然后回转，沿中间环形通道流动，再次折回，通过外环形通道，至干燥圆筒的排出口。各通道内的物料在高温气流压力下输送，并在悬浮状态下干燥，通道内还有叶片来携带散落的物料。微小碎料几乎与空气流同速通过干燥机。中间和外环形通道内的较湿重的物料由料流中落下，但由于干燥筒的转动重新被叶片带起，返回气流中，不断地处于干燥介质的包围之中。     在这种运动作用下，较微小的碎料得以迅速干燥，并较快地由干燥筒内排出。较湿的大块碎料在干燥筒内时间较长。这样可使物料的干燥更为均匀。热空气与物料一同流动时，将发生强烈的热量和质量交换，在干燥筒出口处，干燥介质温度降至80-120℃。

工艺流程

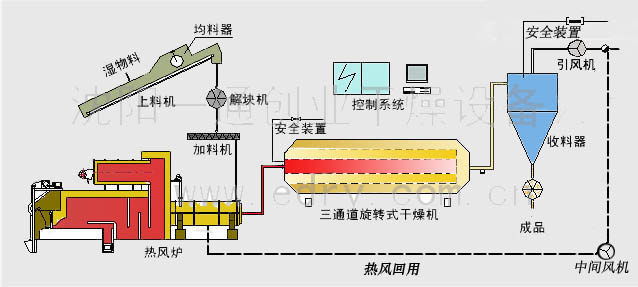

湿物料推入上料机，在上料机出料口前均料器将物料均匀化,解块机将物料打散，松散的物料通过上料机送入加料口，被高温热气流吸入干燥机内进行干燥；干燥后的物料随气流进入排料系统，混入的杂物沉积到沉积装置中定期排出，经收集器料风分离后，干物料由闭风出料器排入冷却系统；冷却后的干料经闭风出料器进入打包机打包（或造粒压块磨粉等）。从收集器排出的尾气排入大气，或根据用户条件，部分尾气循环使用，以提高热效率。

应用示例

	应用1	应用2
产量 t/h	12	7
蒸发水分 t/h	10	5.5
入口热风温度 ℃	550-600	400
出口热风温度 ℃	125	80
筒体转速 rpm	5.36	5.5
引风机功率 kw	250	110
干燥机传动 kw	30	22
气体通过量 m3/h	70000	45000
干燥机型号	BHG3600C	BHG3200D
热源	生物质符合热风炉	生物质热风炉

                               数据以刨花、锯末、木屑为例，原料湿基含水50%(干基100%)，干品湿基含水2.9%(干基3%)

根据物料特性，以三通道旋转式干燥机为基础，结合多年行业经验和工程实例，可提供多种行业专用干燥机。如：木屑干燥机、锯末干燥机、木薯渣干燥机、木片干燥机、刨花干燥机、木粉干燥机、中草药干燥机、中药渣干燥机、纤维干燥机、稻壳干燥机、秸秆干燥机、啤酒糟干燥机、酒精糟干燥机、酒糟干燥机、万寿菊干燥机、苜蓿草干燥机、油棕纤维干燥机、膨润土干燥机、萤石干燥机、矿粉干燥机等。      (即:木屑烘干机、锯末烘干机、木片烘干机、刨花烘干机、木粉烘干机、木薯渣烘干机、中草药烘干机、中药渣烘干机、木质纤维烘干机、稻壳烘干机、秸秆烘干机、啤酒糟烘干机、酒精糟烘干机、酒糟烘干机、万寿菊烘干机、苜蓿草烘干机、油棕烘干机、棕榈纤维烘干机、膨润土烘干机、萤石烘干机、矿粉烘干机等)。
